Boya Kabini Kodu Gereksinimleri: NFPA 33, OSHA ve Yerel Kodlar Tam Kılavuz

Bir fabrika müdürü yeni bir boya kabini kurduktan sonra mekanik denemeyi geçti ve ardından yerel denetçinin NFPA33 ayırma mesafeleri, tehlikeli alan elektrikli bileşenleri ve belgelenmiş bir havalandırma kilidi gerektirdiğini keşfetti. Standın ilk üretim partisinden önce kısmen yeniden inşa edilmesi gerekiyordu. Bu durum yaygındır ve önlenebilir.

Boya kabini yönetmeliği gereklilikleri idari formaliteler değildir. Bir kabinin nasıl inşa edildiğini, havalandırıldığını, tutuşmaya karşı nasıl korunduğunu ve yangın acil durumları için nasıl donatıldığını tanımlarlar. Temel sonuç basittir: Ekipman sipariş etmeden önce kabin tasarımında kod uyumluluğu tasarlanmalı, sonradan eklenmemelidir.

Boya Kabininizde Hangi Kod Çerçeveleri Uygulanır?

NFPA 33, yanıcı veya yanıcı malzemeler kullanılarak sprey uygulamasına yönelik en yaygın olarak referans verilen standarttır, ancak önemli olan tek standart bu değildir. Çoğu tesisin aynı zamanda NFPA 70'teki elektrik gerekliliklerini, OSHA'nın işçi güvenliği gerekliliklerini ve yerel yargı merciinin benimsediği yangın yönetmeliğini de karşılaması gerekir. Nihai kararı yargı yetkisine sahip makam (AHJ) verir, dolayısıyla çizimlerinizin zorunlu kıldıkları kod sürümüne uygun olması gerekir.

İnşaat ve Ayırma: Fiziksel Korumayla Başlayın

Yangına Dayanıklı Yapı

NFPA 33 Bölüm 5 uyarınca, bir püskürtme kabini genellikle çelik veya onaylı eşdeğeri gibi yangına dayanıklı malzemelerden yapılmalıdır. Stand ayrıca diğer operasyonlardan da ayrılmalıdır. 3 metrelik temiz alan veya bir bölümle 1 saatlik yangına dayanıklılık derecesi . Bağlantılı kabinlerin dikkatli bir şekilde planlanması gerekir çünkü her bölgenin kendi yangın derecesi ve hava akışı özelliklerini koruması gerekir.

Stand Tasarımında Nelerin Doğrulanması Gerekir?

• Duvar panelleri süreklidir, kendi kendini destekler ve yanıcı iç yüzeyler içermez.
• Parçalara, konveyörlere ve besleme kanallarına yönelik açıklıklar, hava akışını ve aşırı püskürtme kaçışını kontrol edecek şekilde boyutlandırılmıştır.
• Erişim kapıları, filtreler ve aydınlatma, yapısal yangın bariyerlerini aşmadan entegre edilir.
• Zemin ve egzoz plenumu düzenli temizlik ve fazla püskürtmenin toplanması için düzenlenmiştir.

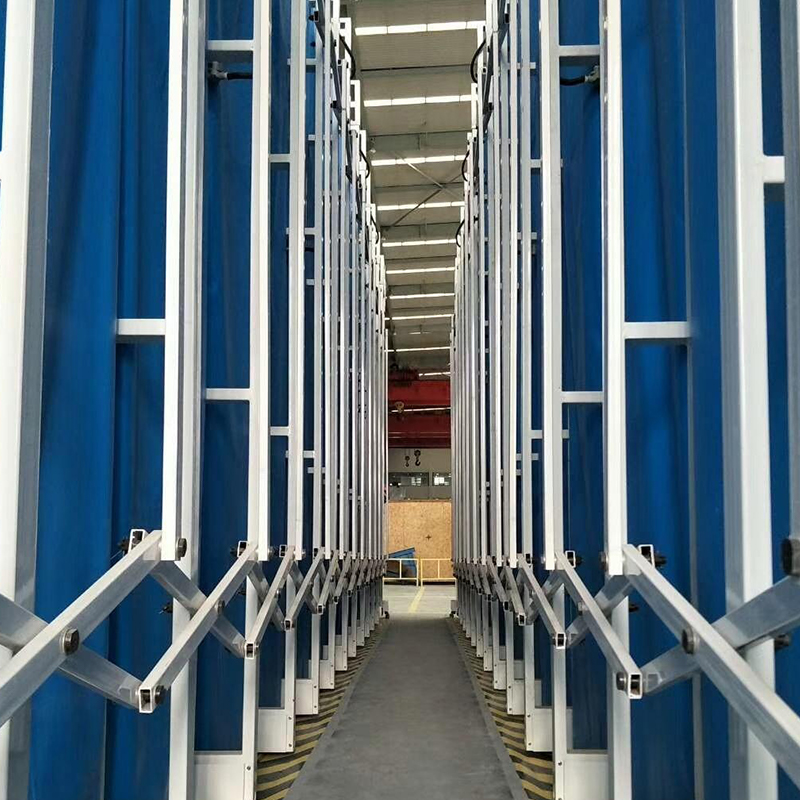

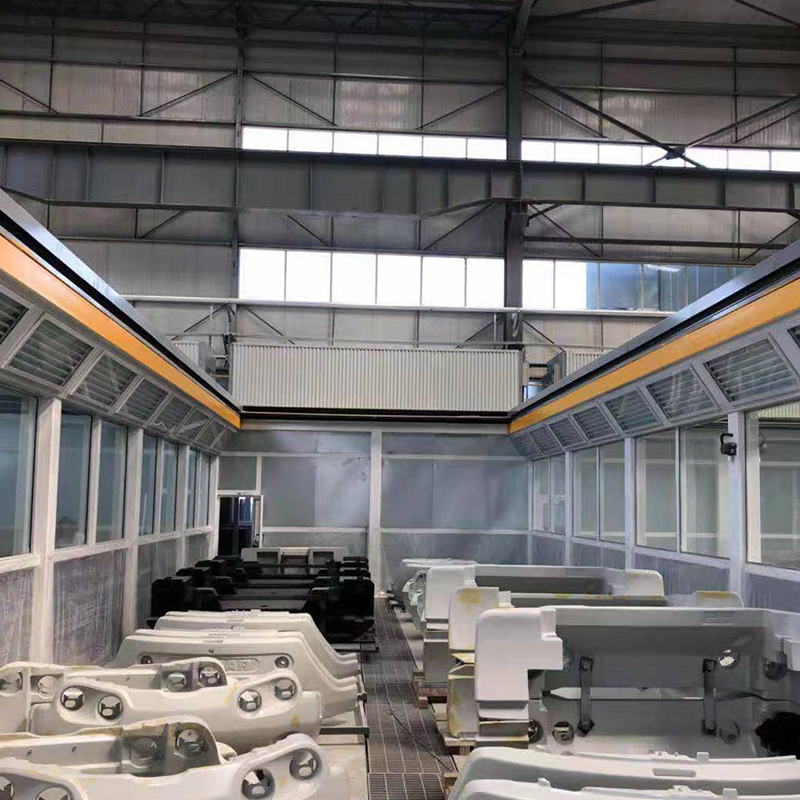

Alışılmışın dışında parça geometrisine sahip mağazalar için uyumlu bir düzene giden en hızlı yol özel bir püskürtme kabini ve zımparalama kabini süreciniz ve yerel kod gereklilikleri etrafında oluşturulmuştur.

Toz Boya Püskürtme Kabini Üreticisi, Ucuz Püskürtme Kabini Şirketi Yue Ze Çevre Koruma Equipment Co., Ltd, Çin toz boya boya kabini üreticisi ve ucuz boya kabini ihracatçısı şirketidir. Ürünü Görüntüle →

Havalandırma: Egzoz, Besleme ve Kilitleme

Hava Akışı Tasarımı ve Güvenliği

Havalandırma, yanıcı buhar birikimine karşı kabinin ilk savunma hattıdır. Egzoz sistemi püskürtme sırasında sürekli çalışmalı ve kaplama durduktan sonra kalan buharları temizlemek için yeterince uzun süre açık kalmalıdır. Birçok geleneksel kuru filtre kabininde tasarım hedefi, yaklaşık Dakikada 100 feet stand açıklıklarında geçerlidir ancak AHJ'nin hesaplama yöntemi kontrol eder.

Çapraz çekişli kabinler havayı iş parçası boyunca iterken, aşağı çekişli kabinler havayı zemin ızgaralarından aşağı çekiyor. Aşağı çekişli sistemler daha tekdüzedir ve genellikle büyük veya karmaşık parçalar için tercih edilir, ancak maliyeti daha yüksektir. Karar, hem son kat kalitesini hem de kod uyumluluğunu etkiler çünkü hava akışının buhar konsantrasyonlarını yanıcı sınırın altında tutması gerekir.

Kritik Havalandırma Detayları

• Kabin açıklıklarının gerekli yön ve hızı koruyabilmesi için besleme havası dengelenmelidir.
• Egzozun işgal edilen alanlara yeniden sirkülasyonu sınırlıdır; devridaim, listelenmiş bir sistem ve buhar algılama gerektirir.
• Hava akışı kilitleri, egzoz hacmi çok düşük olduğunda püskürtme tabancalarının çalışmasını önlemelidir.
• Egzoz yolundaki fanlar, motorlar ve kanallar topraklanmalı ve püskürtülen yanıcı malzemeye göre sınıflandırılmalıdır.

Elektrik Güvenliği ve Ateşleme Kaynağı Kontrolü

Denetleyicilerin en çok ihlal bulduğu yer elektrik gereksinimleridir. Püskürtme alanındaki kablolar, aydınlatma, prizler, motorlar ve kontrol panelleri genellikle tehlikeli konum için uygun olmalıdır. patlamaya dayanıklı veya atanan sınıf ve bölüm için derecelendirilmiş NFPA 70 kapsamında. Sıradan bağlantı kutularının ve standart floresan armatürlerin sprey muhafazasının içinde yeri yoktur. Püskürtme alanı ayrıca açık alev, sıcak yüzeyler, statik boşalma ve sigara içme gibi tutuşturucu kaynaklardan da ayrılmalıdır.

Otomatik hatlar için otomatik robotik püskürtme kabini robot, aydınlatma, kontroller ve kabin gövdesi tek bir sistem olarak tasarlandığından, yüksek aktarım verimliliğini tamamen sınıflandırılmış bir elektrik paketiyle birleştirmenin pratik bir yoludur. Otomotiv ve EV sonlandırma hatları, yüksek hat hızları ve karmaşık parça işleme nedeniyle sıklıkla ek elektrik incelemesine tabi tutulur; otomotiv ve EV üretim çözümleri sayfamız bu hat düzenlerinin nasıl yapılandırıldığını açıklıyor.

Özel Otomatik Robotik Püskürtme Kabini Üreticisi, İhracatçı fabrika - Jiangsu Yu Yue Ze Environmental Protection Equipment Co., Ltd, Çin Otomatik Robotik Püskürtme Kabini üreticisi ve ihracatçı fabrikasıdır. Ürünü Görüntüle →

Yangından Korunma ve Söndürme

Boya kabini için yangından korunma, taşınabilir bir yangın söndürücünün ötesine geçer. NFPA 33 ve benimsenen yerel yangın yönetmeliği, bir kabinin otomatik sprinkler korumasına, kuru kimyasal söndürmeye, karbondioksite veya köpüklü su sistemlerine ihtiyaç duyup duymadığını belirler. Birçok AHJ, kabin hacmi veya malzeme kullanımı belirli eşikleri aştığında otomatik koruma gerektirir ve söndürme sistemi, kabinin iç kısmının yanı sıra bağlı egzoz plenumlarını ve kurutma alanlarını da kapsamalıdır.

Operasyon planı bir acil durum kapatma prosedürünü, açıkça konumlandırılmış yangın söndürücüleri ve belgelenmiş bir denetim programını içermelidir. Yangını söndürmek herkese uyacak tek bir yöntem değildir; kaplama malzemelerine, stant tasarımına ve tesisin doluluğuna uygun olmalıdır.

Yanıcı Madde Depolama ve Karıştırma Odaları

Depolama ve karıştırma, bitirme departmanında en yüksek yakıt yükünü oluşturur. Yönetmelik, kabinin yakınında ne kadar boya ve solvent bulundurulabileceğini sınırlar ve birçok tesisin onaylı bir yanıcı depolama kabinine veya özel bir karıştırma odasına ihtiyacı vardır. Karıştırma odaları yangına dayanıklı yapıya, mekanik havalandırmaya, dökülmeyi engellemeye ve patlamaya dayanıklı elektrik ekipmanına sahip olmalıdır. Davullar olmalı bağlı ve topraklanmış Yanıcı sıvılar aktarıldığında.

Depolamayı püskürtme alanından ayrı tutmak yalnızca kolaylık sağlamakla kalmaz; yangın yükünü azaltmanın ve kabin kapladığı alanı daha küçük ve daha verimli tutmanın pratik bir yoludur.

Kurutma ve Toz Boya Sistemleri

Yüksek Sıcaklıkta Kurutma

Kabinde bir pişirme veya kurutma döngüsü varsa standart, ısının potansiyel bir tutuşma kaynağı oluşturması nedeniyle bunu daha ciddi bir tehlike olarak ele alır. Kurutma fırınları ve kabinleri, egzoz hava akışı kesildiğinde ısı girişini kapatan sıcaklık kontrollerine, yüksek limit anahtarlarına ve ara kilitlere ihtiyaç duyar. Yalıtım ve açıklıklar bitişik alanları ısı birikiminden korumalıdır.

Toz Boya Sistemleri

Toz boyanın farklı bir risk profili vardır. Tehlike, solvent buharı yerine havadaki yanıcı toz ve elektrostatik ateşlemeden kaynaklanmaktadır. Muhafaza topraklanmalı, geri kazanım sistemi aşırı yüklemeyi önlemeli ve havalandırma ekipmanı toz işlemeye uygun şekilde tasarlanmalıdır. NFPA'nın bir avantajı, toz sistemi listelenen filtreleri ve tespit ekipmanını kullandığında filtrelenmiş havanın sıklıkla yeniden sirküle edilebilmesidir.

Manuel toz uygulamasının ötesine geçen üreticiler için entegre bir toz kaplama hattı kabini, kürlemeyi, konveyörü ve toz işlemeyi tek bir hatta birleştirerek uyumluluğun tek bir tedarikçiden belgelenmesini kolaylaştırır.

Toz Boya Kaplama Hattı Üreticisi, Toz Kaplama Makinesi Şirketi Yue Ze Çevre Koruma Equipment Co., Ltd, Çin toz boya kaplama hattı üreticisi ve toz kaplama makinesi şirketidir. Ürünü Görüntüle →

Kod Gereksinimlerini Tedarik Kontrol Listesine Dönüştürme

Uyum denetim gününe devredilmemelidir. Yönetmelik gerekliliklerini satın alma aşamasına getirin ve kanıt isteyin. Hala sürecin tamamını tanımlıyorsanız, pratik bir kılavuzla başlayın. Bir kaplama üretim hattının hangi ekipmanlara sahip olduğu böylece hangi makine seçeneklerinin kabin uyumluluğunu etkilediğini görebilirsiniz.

1. NFPA 33 sürümünü ve AHJ'nizin uyguladığı yerel yangın yasasını doğrulayın.
2. Parça boyutlarını, kaplama malzemelerini, uygulama yöntemlerini ve egzoz hava akışı hesaplamalarını sağlayın.
3. Yapım, havalandırma, elektriksel sınıflandırma ve yangın söndürmeyi gösteren çizimler isteyin.
4. Son imzadan önce kabini hava akışı okumaları ve güvenlik kilidi testleri ile devreye alın.

Tasarım sırasında boya kabini kodu gerekliliklerini ne kadar ayrıntılı tanımlarsanız denetim de o kadar öngörülebilir hale gelir. Uyumlu bir stand, iyi tasarlanmış bir standdır.
