Tam Otomotiv Boya Püskürtme Kabini Kılavuzu: Türler, Maliyetler ve Satın Alma Faktörleri

Bir oto boya püskürtme kabini seçmek temel olarak son kat kalitesini, verimi ve çevresel uyumluluğu dengelemekle ilgilidir. Çoğu otomotiv bileşeni ve araç üreticisi için, döngü süresi hedefleri veya kaplama tutarlılığı gereklilikleri manuel püskürtmenin güvenilir bir şekilde sağlayabileceği değerleri aştığında otomatik robotik püskürtme kabini daha iyi bir seçim haline gelir. Bu kılavuz, bir sonraki işletmeniz için gerçekçi bir spesifikasyon tanımlamanıza yardımcı olacak kabin türlerini, temel sistemleri, seçim kriterlerini ve pratik entegrasyon hususlarını kapsar. otomotiv üretim projesi .

Oto Boya Püskürtme Kabini Nedir?

Oto boya püskürtme kabini, araç gövdelerinin, parçalarının ve bileşenlerinin kaplanması için temiz bir ortam sağlarken boya uygulamasını, doğrudan hava akışını ve aşırı püskürtmeyi engellemek üzere tasarlanmış kontrollü bir muhafazadır. Otomatik konfigürasyonlarda, robotik kollar veya pistonlu makineler aynı püskürtme yolunu döngüden döngüye kopyalayarak manuel teknikten kaynaklanan varyasyonu azaltır. Stand sistemin yalnızca bir parçası; komple bir kaplama prosesi oluşturmak için kürleme fırınları, konveyörler ve hava işleme ekipmanlarıyla birlikte çalışır.

Üretim planlamacıları için kabinin rolünü anlamak önemlidir çünkü boyanın nasıl uygulanacağını, parçaya ne kadarının ulaşacağını ve atölye havasının solunması için nasıl güvenli tutulacağını kabin belirler. Bu faktörler arıza süresini ve kusur oranlarını doğrudan etkiler. İyi tasarlanmış bir kabin aynı zamanda püskürtme ortamının hızla stabil hale gelmesine olanak tanıyarak daha hızlı renk değişimini de destekler.

Ana Oto Boya Püskürtme Kabini Çeşitleri

Birkaç tasarım vardır ve doğru olanı parça hacmine, parça boyutuna ve kaplama kalitesi beklentilerine bağlıdır. Aşağıdaki tablo otomotiv ve araç kaplama hatlarında kullanılan en yaygın konfigürasyonları özetlemektedir.

Birçok modern çizgide, otomatik robotik sprey kabini Tam olarak tekrarlanabilir tabanca mesafesi, açısı ve hızı sağladığı için manuel uygulamanın yerini alır. Ayrıca boya israfını en aza indirir ve operatörün atomize boyaya maruz kalmasını azaltır. Kamyon gövdeleri veya ağır ekipman kabinleri gibi çok büyük öğeler için yeterli genişliğe, yüksekliğe ve hava akışı kapasitesine sahip bir ağır araç püskürtme kabini gereklidir.

Özel Otomatik Robotik Püskürtme Kabini Üreticisi, İhracatçı fabrika - Jiangsu Yu Yue Ze Environmental Protection Equipment Co., Ltd, Çin Otomatik Robotik Püskürtme Kabini üreticisi ve ihracatçı fabrikasıdır. Ürünü Görüntüle →

Standın Çalışmasını Sağlayan Temel Sistemler

Hava Akışı ve Filtrasyon

Yukarıdan aşağıya hava akışı, otomotiv kabinleri için standarttır çünkü taze, filtrelenmiş havayı aracın üzerine iter ve aşırı püskürtmeyi aşağı ve boyalı yüzeyden uzağa taşır. Besleme filtreleri toz parçacıklarını temizlerken, zemin veya egzoz filtreleri boya katılarını yakalar. Hava hareketinin hızı uygulanan kaplamaya göre ayarlanmalıdır; Çok fazla hava akışı pürüzlü yüzeylere neden olur, çok az hava akışı ise solventin filmde hapsolmasına neden olur.

Kabin ayrıca çevredeki ortama bağlı olarak hafif bir pozitif veya negatif basınç sağlamalıdır. Pozitif basınç dış tozu dışarıda tutarken, hafif negatif basınç aşırı spreyin atölyeye sızmasını önler. Basınç kontrolü dikkatli bir şekilde dengelenmiş takviye havası ve egzoz fanları gerektirir.

Aşırı Püskürtme Yakalama: Kuru Filtre ve Suyla Yıkama Karşılaştırması

Kuru filtre kabinleri aşırı püskürtmeyi yakalamak için karton veya fiber ortam kullanır. Sulu yıkama kabinleri boya parçacıklarını yakalamak için bir su perdesi kullanır. Kuru sistemlerin bakımı daha kolaydır ancak filtrelerin düzenli olarak değiştirilmesi gerekir. Sulu yıkama sistemleri ağır boya yüklerini daha etkili bir şekilde idare eder ancak su arıtma gereksinimlerini artırır ve kabin içindeki nemi artırabilir. İkisi arasındaki seçim işletme maliyetini ve atık sınıflandırmasını etkiler.

Hava Hazırlama ve Basınçlandırma

Yaygın bir operasyonel hata, yalnızca egzoz kapasitesine odaklanmaktır. Kabinin, tüketilen hacmi değiştirmek için taze havaya ihtiyacı vardır. Tesis uygun tazeleme havası sağlayamazsa, kabin negatif basınç altında kalır ve açıklıklardan toz girerek boya kaplamasında kusurlara neden olur. Tamamlama havasının ısıtılması veya soğutulması genellikle boyahanedeki en büyük enerji yüküdür, dolayısıyla kanal yalıtımı ve ısı geri kazanımı sistem tasarımı sırasında değerlendirilmeye değerdir.

Egzoz ve Emisyon Kontrolü

En iyi kabin bile boyanın yalnızca bir kısmını parça üzerindeki kaplamaya dönüştürür. Egzoz, atmosfere salınmadan önce işlenmesi gereken solvent buharları ve partikül madde içerir. Bu nedenle uyumlu bir kabin entegre edilmiştir. atık gaz arıtma ekipmanları Bu, VOC emisyonlarını azaltır ve kalan parçacıkları giderir. Tesis planlamacıları, kanal sistemi ve arıtma üniteleri için mevcut alanı erkenden değerlendirmelidir çünkü kirlilik kontrolünü mevcut bir kabin muhafazasına uyarlamak, bunu baştan tasarlamaktan daha pahalıdır.

Özel Atık Gaz Arıtma Ekipmanları Üreticisi, İhracatçı Firma Jiangsu Yue Ze Çevre Koruma Equipment Co., Ltd, Çin atık gaz arıtma ekipmanları üreticisi ve ihracatçı şirketidir. Ürünü Görüntüle →

Otomotiv Boya Püskürtme Kabinleri İçin Temel Seçim Kriterleri

Bir satın alma spesifikasyonu yayınlamadan önce üretim, süreç ve tesis mühendisliği ekipleri şu faktörler üzerinde anlaşmaya varmalıdır:

• Gerekli çevrim süresi ve vardiya sayısı
• Maksimum parça boyutları ve ağırlığı
• Kaplama malzemesi türü ve transfer verimliliği hedefleri
• Solvent emisyonlarına ilişkin yerel güvenlik ve çevre sınırları
• Tutarlı film yapımı için gereken otomasyon düzeyi

Üretim Hacmi ve Çevrim Süresi

Döngü süresi bir kabine mi yoksa birden fazla kabine mi ihtiyaç duyulacağını belirler. Kaplama hattındaki darboğaz püskürtme kabiniyse, robotik otomasyonun eklenmesi genellikle zemin alanını genişletmeden verimi artırır. Bir robot, bir parça üzerinde sürekli bir hareket yolunu koruyabilirken, manuel püskürtme makinesinin toparlanma süresine ihtiyacı vardır. Tek, basit bir parça geometrisi için ileri geri hareket eden bir püskürtücü yeterli olabilir; araba tekerlekleri veya ayna muhafazaları gibi karmaşık 3 boyutlu şekiller için altı eksenli robotlar daha esnektir.

Parça Boyutu ve Kabin Düzeni

Kamyon şasileri ve karşı ağırlıklar gibi uzun veya ağır parçalar için kabin uzunluğu ve kapı açıklıkları kritik öneme sahiptir. Kabin aynı zamanda konveyör sistemini de barındırmalı ve robotlar veya püskürtme operatörleri için alan sağlamalıdır. biz tedarik ettik ağır araç sprey kabinleri iç genişliğin uygulama ekipmanına her iki taraftan yeterli erişim sağlaması gereken büyük kabinler ve makine gövdeleri etrafında boyutlandırılmıştır. Kapı açıklıkları iş parçası, tabanca uçları ve konveyör askıları için ekstra açıklık gerektirir. Yeterli iç derinliğe sahip olmayan bir kabin, operatörleri parça uçlarında yavaşlamaya zorlayabilir.

Araba Püskürtme Kabini Üreticisi, Otomotiv Boya Püskürtme Kabini Şirketi Yue Ze Çevre Koruma Equipment Co, Ltd, Çin araba püskürtme kabini üreticisi ve otomotiv boyası püskürtme kabini şirketidir. Ürünü Görüntüle →

Kaplama Malzemesi ve Uygulama Yöntemi

Sıvı boya, toz ve elektro kaplamanın her biri farklı kabin ortamları gerektirir. Sıvı otomotiv boyaları için solventin flash-off süresi ve sıcaklık kontrolü önemlidir. Toz kaplama solvent içermez ancak kürlenmeden önce tozun parçaların üzerine yerleşmesini önlemek için yine de kontrollü hava akışına ihtiyaç duyar. Yüksek katı maddeli solvent bazlı boyalarda, yüzeyde aşırı solvent parlamasını önlemek için bazen daha düşük hava hızına ihtiyaç duyulur; su bazlı boyalar daha sıkı sıcaklık ve nem kontrolü gerektirir.

Çevre Düzenlemeleri ve Güvenlik

Boya kabini, yanıcı buharlar nedeniyle yangın güvenliği açısından sınıflandırılmış bir alandır. Elektrikli bileşenler, aydınlatma ve motorlar tehlikeye göre sınıflandırılmalıdır. Havalandırma oranları, buhar konsantrasyonlarını güvenli sınırların altında tutacak şekilde tasarlanmalıdır. Ek olarak, birçok bölgede VOC azaltımı ve belgelenmiş atık işleme prosedürleri gerekmektedir. Güvenlik standartları, patlamaya dayanıklı ekipman, acil durum kilitleme kapıları ve hava akışı arızasına karşı alarmlar gerektirebilir. Mekanik ekipman ve filtreler seçilmeden önce bu gereksinimler belirlenmelidir.

İşletme Maliyetleri ve Bakım

Filtre değişimi, basınçlı hava tüketimi, takviye havasını ısıtmak için gereken enerji ve atıkların bertaraf edilmesi, ilk satın alma fiyatından daha yüksek olabilir. Kuru filtre kabinleri disiplinli bir önleyici bakım programı gerektirir; hava akışı spesifikasyonun altına düşmeden önce filtre ortamı kontrol edilmeli ve değiştirilmelidir. Sulu yıkama kabinleri su arıtma, biyosit ve çamur bertarafı maliyetlerini artırır. Karbon ayak izi aynı zamanda sürdürülebilirlik raporları sunan otomotiv tedarikçileri için de bir faktör haline geliyor; dolayısıyla kabin aydınlatması, fanlar ve ısıtmada enerji verimliliği değerlendirmenin bir parçası olmalıdır.

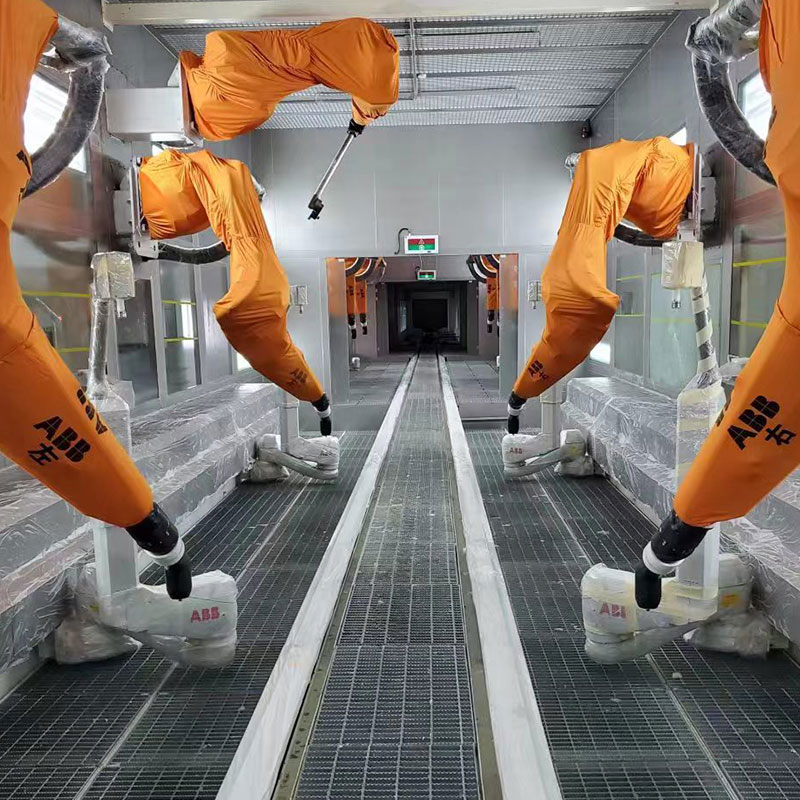

Otomatik Robotik Kabinler Neden Daha İyi Tutarlılık Sağlıyor?

Otomatik robotik püskürtme kabininin ölçülebilir en büyük faydası tutarlılıktır. Bir robot, vardiyalar veya operatörler arasında tekniği değiştirmez. Film kalınlığı dar bir bant içerisinde kontrol edilir, bu da malzeme tüketimini ve yeniden çalışmayı azaltır. Bu, özellikle renkteki veya portakal kabuğundaki gözle görülür bir değişikliğin reddedilme maliyeti oluşturduğu otomotiv dış panelleri için önemlidir.

Robot kabinleri aynı zamanda kompakt tasarımlara da olanak sağlar çünkü robotlar raylara monte edilebilir ve parçayla birlikte hareket edebilir. Bu, hareket halindeki bir operatörün hareket halindeki bir araca boya uygulamasına kıyasla kabin uzunluğunu azaltır. Eski bir manüel kabini yenileyen üreticiler için, manüel çalışmayı robotik kollarla değiştirmek genellikle hat hızını artırmanın en hızlı yoludur. Robot insan faktörünü ortadan kaldırır ancak tam tekrarlanabilirlik avantajını sağlamak için hassas parça konumlandırma ve tutarlı konveyör indeksleme gerektirir.

Kabinin Komple Kaplama Hattına Entegrasyonu

Stand izole olarak çalışmaz. Gelen parçalar bir ön arıtma hattından gelir, bir kurutma bölgesinden geçer, ardından kabine girer ve fırına doğru devam eder. Konveyör hızı ve kabin çevrim süresi senkronize edilmelidir. Herhangi bir noktadaki uyumsuzluk kuyruklara, kaçırılan tedavi pencerelerine veya yüzey kusurlarına neden olur.

Boyahanelerdeki çoğu ekipman arızası aslında kabin arızası değil, entegrasyon arızasıdır. Bu nedenle sprey kabinini birlikte teslim edebilecek bir tedarikçiyle çalışılmalıdır. ağır ekipman kaplama hatları ve konveyör sistemleri projenin yönetilmesini kolaylaştırır. Kabin, kurutma odası, konveyör ve hava işlemeden aynı mühendislik ekibi sorumlu olduğunda, her proses adımı arasındaki geçiş, kurulum başlamadan önce tanımlanır.

Oto boya püskürtme kabini seçimi, üretim hedefiniz ile başlar ve güvenlik ve çevre yükümlülüklerini karşılayan bir sistemle sona erer. Öncelikle parça çeşitliliğini, gerekli son işlem kalitesini, çevrim süresini ve mevzuat sınırlarını tanımlayın. Daha sonra kabin türlerini ve otomasyon seviyelerini bu rakamlarla karşılaştırın. Kanıtlanmış bir yaklaşım, kabin modüllerini ayrı ayrı satın almak yerine kabini, hava işlemeyi ve konveyör entegrasyonunu içeren bir hat yerleşimi teklifi talep etmektir. Bu, gizli maliyetleri önler ve başlatma gecikmelerinin en yaygın kaynağının önüne geçer.
